指針式液面計 LG-600型

LG-600型

LG-600型シリーズ・指針式液面計は、各種プロセスの液位をフロートで検出する機械式の液面計です。
小型軽量で装置組込に適した計器です。
現場指示の他に警報接点を2~4点設ける事が可能で、現場指示付のフロートスイッチとしてご使用頂く事が出来ます。

LG-600

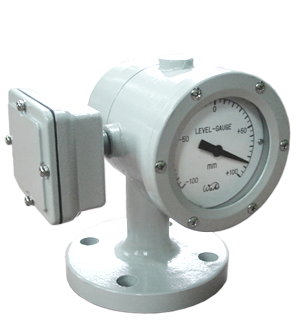

LG-600-2L

特徴

機械式によるシンプル構造
シンプルな構造である為、取り扱いが容易です。また機械式であるため、機器の状態を目視で確認することができ、メンテナンスも容易に行えます。
電源不要の測定方式
測定・表示に駆動電源を必要としない為、停電時でも使用が可能です。非常用のバックアップ計器としても最適です。
コンパクトな設計で省スペース化が可能
測定範囲を1.2mまでに限定することにより、機械式としては大変小型な形状となっております。油圧機器や濾過装置等の装置組込に最適です。
完全受注生産により現場の手間を削減
装置の仕様に合わせ一品一様のものづくりを行っております。これにより現場での煩わしい組立・調整が無くなり、簡単にレベル計測を始めることが出来ます。
発信器を標準装備
発信器機構が標準で装備されており、前もって指定された警報接点を2~4点出力可能です。
導入コストも小型軽量
接続フランジを計器一体にする等、部品点数を減らし安価な計器を実現しております。

アプリケーション例

  • 一般的な液体貯槽全般に使用できます。
  • 油圧機器や濾過装置等の装置組み込み用として
  • 大型軸受や陸用ディーゼルエンジンの潤滑、冷却油面監視用
  • 各種小出槽、サブタンクの残量表示及び管理

計器本体 標準仕様

材質
ケーシング:アルミニウム合金鋳物
取付座:アルミニウム合金鋳物
接液部:SUS304
外装塗装
メラミン焼付
塗装色
マンセルN7
目盛板
高さ、容量、割合
保護構造
屋外防滴構造
表示精度
フロート変位に対しF.S.±1%
計測範囲が1m以下の場合は±10mm
許容液体温度
-20~100°C(但し凍結無きこと)
周囲温度
-20~60°C(但し凍結無きこと)
許容圧力
大気圧(但し一部仕様においては1.5MPa)
測定範囲
高さ1.2m以内の指定計測範囲
接点出力
無しまたは1接点
配線接続口
G1/2またはG3/4,G1めねじ(出力仕様により変わります)

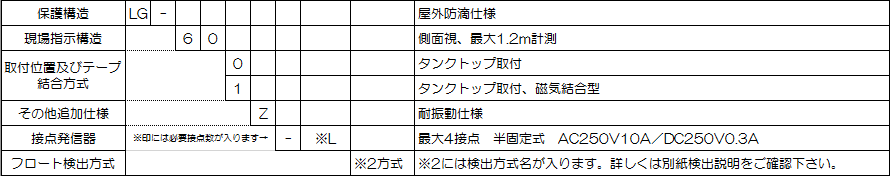

型式

保護構造
-
現場指示構造
取付位置およびテープ結合方式
その他追加仕様
-
接点発信器
検出方式名
保護構造
LG・・・屋外防滴仕様
現場指示構造
60・・・側面視、最大1.2m計測
取付位置及びテープ結合方式
0・・・タンクトップ取付
1・・・タンクトップ取付、磁気結合型
その他追加仕様
Z・・・耐振動仕様
接点発信器※印には必要接点数が入ります
※L・・・最大4接点 半固定式 AC250V10A/DC250V0.3A
フロート検出方式
※2方式・・・※2には方式名が入ります。詳しくは検出方式をご確認下さい。
LG-600型式
